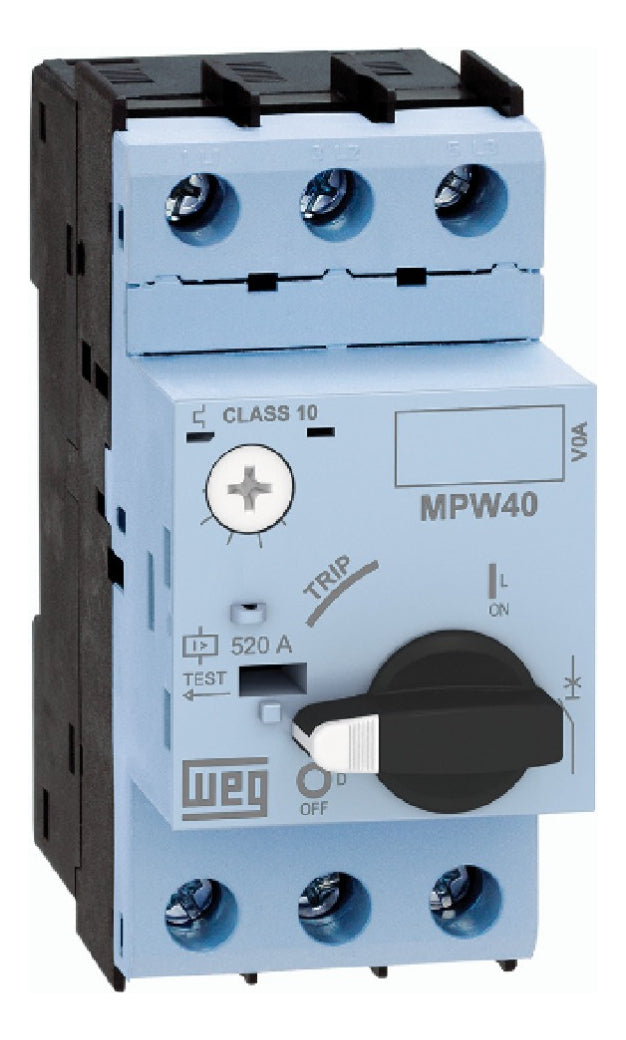

O Disjuntor Motor 16 – 20 A Weg AZ MPW40-3-U020 12428129 é uma solução compacta para partida e proteção de motores elétricos até 100 A. Possui alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Garanta proteção total ao circuito elétrico e ao motor através de seus disparadores térmicos (ajustáveis para proteção contra sobrecargas e dotados de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).
Possui versões com acionamento através de botões (MPW12S/16/18) ou por acionamento rotativo (MPW25/40/65/80//100) e indicação de disparo (Trip) (somente para manopla rotativa), permitindo ao operador a visualização do estado do intervalo. Os interruptores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança nas manutenções.
Resumo das características técnicas
• Referência: MPW40
• Corrente Nominal Máxima Inmax (Ie): 40 A
• Faixa de ajuste da corrente: 16-20 A
• Tipo do terminal: Parafuso
Dados Básicos
Tensão de trabalho Ue
- IEC: 690 V
Número de pólos: 3
Curto Circuito Instantâneo: 13 x Iemax
Frequência de trabalho: 50/60 Hz
Categoria de utilização
• IEC 60 947-2 (Disjuntor-motor): A
• IEC 60 947-4-1 (Partida de Motores): AC-3
Teste de Trip: Sim
Proteção de sobrecarga: Sim
Sensibilidade à falta de fase: Sim
Indicação de Trip: Sim
Classe de disparo: 10
Máxima frequência de manobra (man./h): 15
Vida Mecânica: 100.000 manobras
Vida Elétrica: 1.000.00 tensões
Potência total dissipada por tensão: 9 W
Resistência ao Impacto: 15 g
Grau de proteção: IP20
Conexão
• Tipo do terminal: Parafuso
• Tipo de parafuso: Parafuso Fenda-Phillips (N°2)
• Torque de aperto: 2,0...2,5 Nm / 18...22 lb.in
Condições ambiente
Temperatura
• operação: -20 °C ... +70 °C
• armazenamento: -50 °C ... +80 °C
Compensação de temperatura (IEC 60947-4-1) -20 °C ... +60 °C
Altitude máxima de utilização sem alteração dos valores nominais: 2000 m
Dimensões
• Altura: 97 mm
• Largura: 45 mm
• Profundidade: 98 mm
• Peso bruto: 0,36 kg
Conformidades/Normas
• IEC/EN 60947-1, DIN VDE 0660 (parte 100)
• IEC/EN 60947-2, DIN VDE 0660 (parte 101)
• IEC/EN 60947-4-1, DIN VDE 0660 (parte 102)
• UL 508
Certificações
• ANCE
• BUREAU VERITAS
• CE
• PCT
• IRAM
• CS
• UL
Principais características
• Disparadores magnéticos: através do disparador magnético, os MPW´s oferecem proteção contra curto-circuito da instalação e do motor, com disparo fixo em 13 vezes a máxima corrente da faixa de ajuste do disjuntor-motor
• Disparador térmico: o disparador térmico é flexível e responsável pela proteção contra sobrecarga e sensibilidade contra a falta de fase da instalação e do motor conforme IEC60947-4-1, classe de disparo 10
• Especificação e fixação: para o direito dos disjuntores-motores MPW é importante certificar-se das correntes de serviço e nominais do motor a serem protegidas. O ajuste de corrente no trilho no interruptor-motor deve estar de acordo com a corrente de serviço a fim de obter todas as proteções do mesmo
• Os MPW podem ser instalados através de fixação rápida em DIN 35mm ou com fixação por parafuso através do adaptador PLMP.
Possui versões com acionamento através de botões (MPW12S/16/18) ou por acionamento rotativo (MPW25/40/65/80//100) e indicação de disparo (Trip) (somente para manopla rotativa), permitindo ao operador a visualização do estado do intervalo. Os interruptores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança nas manutenções.
Resumo das características técnicas
• Referência: MPW40
• Corrente Nominal Máxima Inmax (Ie): 40 A
• Faixa de ajuste da corrente: 16-20 A
• Tipo do terminal: Parafuso
Dados Básicos
Tensão de trabalho Ue
- IEC: 690 V
Número de pólos: 3
Curto Circuito Instantâneo: 13 x Iemax
Frequência de trabalho: 50/60 Hz
Categoria de utilização
• IEC 60 947-2 (Disjuntor-motor): A
• IEC 60 947-4-1 (Partida de Motores): AC-3
Teste de Trip: Sim
Proteção de sobrecarga: Sim
Sensibilidade à falta de fase: Sim
Indicação de Trip: Sim
Classe de disparo: 10
Máxima frequência de manobra (man./h): 15
Vida Mecânica: 100.000 manobras
Vida Elétrica: 1.000.00 tensões
Potência total dissipada por tensão: 9 W
Resistência ao Impacto: 15 g
Grau de proteção: IP20
Conexão
• Tipo do terminal: Parafuso
• Tipo de parafuso: Parafuso Fenda-Phillips (N°2)
• Torque de aperto: 2,0...2,5 Nm / 18...22 lb.in
Condições ambiente
Temperatura
• operação: -20 °C ... +70 °C
• armazenamento: -50 °C ... +80 °C
Compensação de temperatura (IEC 60947-4-1) -20 °C ... +60 °C
Altitude máxima de utilização sem alteração dos valores nominais: 2000 m
Dimensões
• Altura: 97 mm
• Largura: 45 mm
• Profundidade: 98 mm
• Peso bruto: 0,36 kg
Conformidades/Normas
• IEC/EN 60947-1, DIN VDE 0660 (parte 100)
• IEC/EN 60947-2, DIN VDE 0660 (parte 101)
• IEC/EN 60947-4-1, DIN VDE 0660 (parte 102)
• UL 508
Certificações
• ANCE
• BUREAU VERITAS
• CE
• PCT
• IRAM
• CS
• UL
Principais características
• Disparadores magnéticos: através do disparador magnético, os MPW´s oferecem proteção contra curto-circuito da instalação e do motor, com disparo fixo em 13 vezes a máxima corrente da faixa de ajuste do disjuntor-motor
• Disparador térmico: o disparador térmico é flexível e responsável pela proteção contra sobrecarga e sensibilidade contra a falta de fase da instalação e do motor conforme IEC60947-4-1, classe de disparo 10
• Especificação e fixação: para o direito dos disjuntores-motores MPW é importante certificar-se das correntes de serviço e nominais do motor a serem protegidas. O ajuste de corrente no trilho no interruptor-motor deve estar de acordo com a corrente de serviço a fim de obter todas as proteções do mesmo
• Os MPW podem ser instalados através de fixação rápida em DIN 35mm ou com fixação por parafuso através do adaptador PLMP.
