Descrição
CARACTERÍSTICAS
Soft-Starter WEG são chaves de partida estática, projetadas para tração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, por meio do ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.
Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo que a corrente solicitada seja a mínima necessária para a partida.
Regime de partida: AC-53b 3-30:1170
Regime de partida (com kit de ventilação): AC-53b 3-30:330
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não
Rampa de tensão: Sim
Limite de corrente: Sim
Rampa de limitação de corrente: Programável via
Controle opcional de bombas: Programável via opcional
Partida direta (DOL): Programável via opcional
Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via HMI: Disponível com opcional

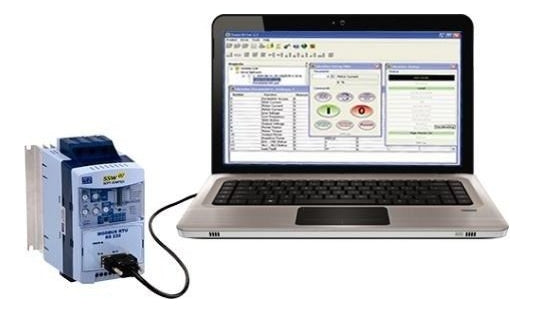

Parametrização via software: Superdrive G2
Modbus-RTU RS-232: Disponível com opcional
Modbus-RTU RS-485: Disponível com opcional

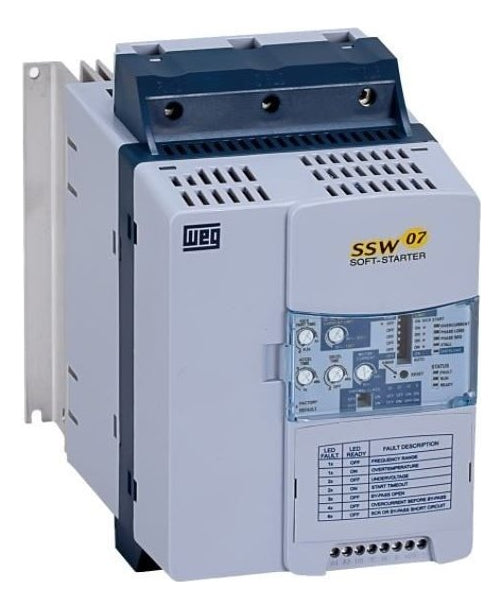

A soft-starter SSW07 é uma chave de partida estática, destinada para a tração, desaceleração e proteção de motores elétricos de indução trifásicos, através do controle da tensão aplicada ao motor. Compacta, ela contribui para a otimização de espaços em painéis elétricos e possui todas as proteções para o motor elétrico, adaptando-se às necessidades das aplicações através de acessórios adicionais, que podem ser facilmente instalados na soft-starter.
Aplicações
O controle de tensão em três fases na SSW07 permite que ela seja utilizada em aplicações consideradas pesadas, como bombas centrífugas, alternativas (saneamento, indireta e petróleo), ventiladores, exaustores, sopradores, compressores de ar, refrigeração (parafuso e escapar), misturadores, aeradores, centrífugas, britadores, moedores, picadores de madeira, refinadores de papel, fornos rotativos, serras e plainas (madeira), moinhos (bolas e martelo) e carga.
Principais Características
Correntes: 17 a 412 A
Tensão: 220 a 575 V
By-pass incorporado
Elevado regime de partidas
Controle total nas três fases
Proteção do motor e da chave integrada
Função "Kick-Start" para partidas com elevado atrito estático
IHM local ou remoto (opcional)
Entrada para PTC do motor (opcional)
Operação em ambientes de até 55 °C
Pesos e dimensões extremamente reduzidos
Comunicação Profibus DP, DeviceNet, RS232 e RS485 (opcional)
Benefícios
Eliminação de choques mecânicos
Proteção eletrônica integral do motor
Aumento da vida útil do motor e equipamentos
Limitação de quedas de tensão na partida
Bypass incorporado, conforto de tamanho e economia de energia
Redução acentuada dos esforços sobre os protetores e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida
Operação em todos os ambientes de até 55 °C (sem redução de corrente para os modelos)
Evita o Golpe de Ariete em bombas
Relé térmico eletrônico incorporado
Função Kick Start para partida de cargas com elevado atrito estático
Facilidade de operação, ajuste e manutenção
Monitoração da tensão da eletrônica, possibilitando fazer backup dos valores de ixt (imagem térmica)
Instalação elétrica simples
Fonte de alimentação da eletrônica do tipo chaveada com filtro EMC (110 a 240 V CA)
Interface de operação (IHM)
Possui display LED de 7 segmentos, que permite uma ótima vista dos distância. Também incorpora a função copy, que permite copiar a parametrização de uma SSW07 para outras, possibilitando rapidez, confiabilidade e repetibilidade de programação em aplicações de máquinas de fabricação seriada.
Comunicação em Rede
Destinada principalmente a integrar grandes plantas de automação industrial, as redes de comunicação rápidas Fieldbus conferem vantagens na supervisão, monitoramento, controle on-line e total sobre a SSW07, proporcionando elevado desempenho de atuação e grande flexibilidade operacional, características estas utilizadas em aplicações de sistemas complexos e/ou integrados.
